工業視頻電子內窺鏡是在光學內窺鏡之后出現的，與光學鏡的硬性內窺鏡相比較，探頭線可彎曲，方便進入彎曲管路；與光纖鏡相比較，圖像更清晰。此外，因為自帶圖像采集顯示系統，不用像光學鏡那樣需要外接相應的設備，因此電子內窺鏡的使用更方便。下面以韋林電子內窺鏡（也稱電子視頻內窺鏡）MViQ為例，為您介紹電子內窺鏡的組件，以便您了解工業內窺鏡的結構。

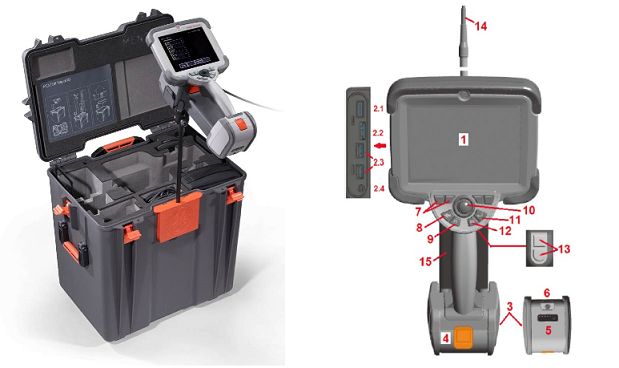

上圖是韋林電子內窺鏡MViQ的外觀圖及組件構成圖，具體包括以下組件：

1、觸摸屏

2、DisplayPort輸出端(2.1)，USB 3.0主機B型端口(2.2)，USB 3.0主機A型端口(2.3)，3.5mm耳機/麥克風插口(2.4)

3、2小時鋰電池

4、電池拆卸按鈕

5、電池充電指示燈

6、充電輸入接口

7、4個功能鍵

8、返回按鈕：短按返回上級菜單，長按移至實時畫面，長按開機

9、保存按鈕：短按啟動快速保存，長按打開/關閉保存菜單

10、操縱桿：控制導向和菜單導航

11、Enter按鈕：用于進行圖像切換、操作確認、以及3D測量圖像捕捉

12、菜單按鈕：用于操作菜單，在軟功能鍵間切換

13、扳機按鈕：與Enter鈕功能類似，以及導向的粗調/微調間切換

14、探頭組件

15、可互換的視頻探頭(包括探頭組件)

希望通過本文的介紹，能夠幫助您更好的了解工業內窺鏡的結構。工業視頻電子內窺鏡MViQ的功能很強大，但是操作并不繁瑣，通過正確使用上述按鈕和接口，并按照屏幕上的菜單提示執行相應的操作，可以充分發揮MViQ的功能，在檢測過程中順利完成拍攝照片、錄制視頻、缺陷測量、數據分析等功能。
