購買或使用一種設備，最好先了解工作原理，這樣才能知道哪些參數或技術指標是重要的，也才能在使用過程中得心應手，發生故障或遇到問題時能夠有的放矢地進行排查。對于工業內窺鏡也是同樣，了解工業內窺鏡工作原理，是買到好的內窺鏡產品或者正確操控內窺鏡的首要前提。

工業內窺鏡工作原理概述

將設備內部圖像傳輸?shù)皆O備外部、以方便檢測人員查看，這是工業內窺鏡工作的主要機理。其核心在于：如何將設備內部圖像傳輸出去、以及檢測人員如何查看。這就涉及到不同種類的工業內窺鏡產品，因此下面從硬管內窺鏡、光纖內窺鏡、電子內窺鏡這三類產品來分別介紹其工作原理。以下是韋林工業內窺鏡對應這三類產品的產品圖。

硬管內窺鏡工作原理

硬管內窺鏡（也稱硬性內窺鏡、直桿內窺鏡等）主要由光學成像系統和照明系統組成。照明系統通過光導纖維將光源的光傳輸?shù)絻雀Q鏡前端，照亮被檢測對象；光學成像系統從外觀看是直管狀，內含一系列透鏡，其作用是把被檢測對象通過光學系統成像在檢測人員的視網膜上，具體經過這樣幾個過程：被檢測物體首先經物鏡成像，經由工作鏡管中的其他透鏡傳輸?shù)侥跨R處，檢測人員通過目鏡即可查看到被檢對象的狀況了。

我們這里介紹原理都是很基礎的，實際上結構復雜得多，例如：如果視向角不是0°(直視式)的話，而是側視等其他情況，那么需要在物鏡組內放置轉像的棱鏡，在目鏡端可能還需要放大圖像，等等。

光纖內窺鏡工作原理

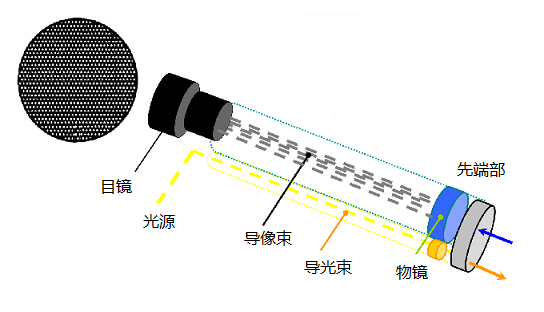

光纖內窺鏡和硬管內窺鏡類似，都不屬于電子內窺鏡，不同之處在于：硬管內窺鏡通過透鏡傳輸所成的像，而光纖內窺鏡則是由傳像光纖束傳輸，由于光纖富有彈性，因此可以處于彎曲的工作狀態（光線內窺鏡的檢測通路可以是彎曲的）。具體工作原理是這樣的：照明光經導光束傳輸至光纖鏡頭端（先端部）并照射于被檢測對象的表面上，反射光（即成像光線）則經由傳像光纖束傳輸?shù)侥跨R端，檢測人員則可以通過目鏡看到被檢對象的圖像了。

獨立地看，每一根導像光纖都是獨自傳輸自己的圖像，整體來看，是由一簇導像光纖束共同完成圖像的傳輸任務，也就是說以大量光點的形式傳送一個完整的光學影像，因此，纖維內窺鏡的圖像是有網紋的。這也是與硬內窺鏡的不同之處，是由光纖傳像這一種工作方式?jīng)Q定的，但同時也帶來了可彎曲的優點。優秀的光纖鏡產品，往往依賴先進的超細光纖以及光纖束技術，提供優質的圖像。

電子內窺鏡工作原理

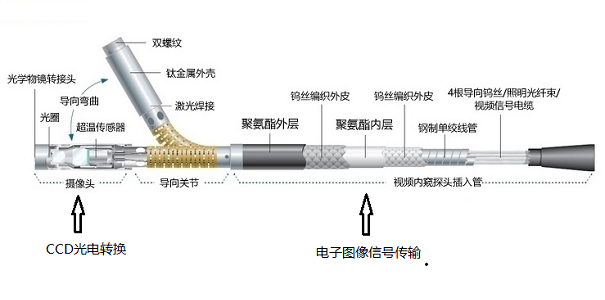

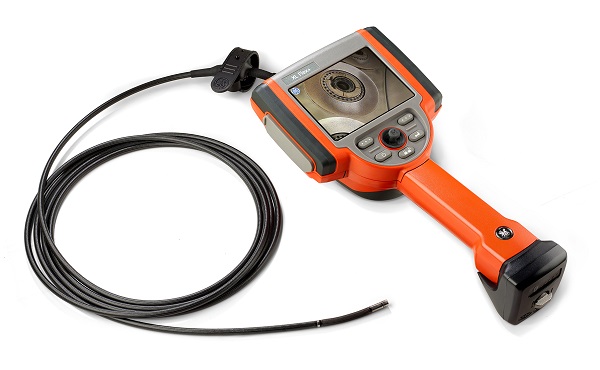

電子內窺鏡（也稱工業視頻內窺鏡）的工作原理比較好理解，與我們日常使用的照相機有相似之處。視頻內窺鏡主要包括：探頭、液晶顯示器、操作手柄、主機等組件，現在多采用一體化設計，都集成在手持機上。開展檢測工作時：探頭進入檢測環境中，探頭前端射出照明光照亮被檢對象表面，探頭內置的CCD（與照相機原理相同）接受被檢對象的反射光，將光轉換成電信號，再通過線纜傳輸?shù)街鳈C控制系統并最終在屏幕上顯示出來，那么檢測人員就可以實時看到被檢對象的彩色圖像了。

電子內窺鏡因為進行了光電轉換，因此不屬于光學設備，屬于電子設備，方便圖像的數字化處理以及存儲，這些都給檢測工作帶來巨大的便利，也是優于光纖鏡和直桿鏡之處。

工業內窺鏡工作原理還是比較復雜的，此外還有管道內窺鏡、管道爬行機器人、水下電視PTZ設備等，它們的工作方式有一些差異，但是原理基本上就是上面介紹的這些。如果您感興趣，可以瀏覽本網站的相關頁面，了解韋林工業內窺鏡各種產品的同時，將會對工作原理有更直觀的、更進一步的理解。
