焊縫目視檢測是由焊接檢查員通過個人目視（或借助量具及設備）檢查焊縫的外形尺寸和外觀缺陷的質量檢測方法，是一種簡單而應用廣泛的檢測手段。焊縫的外形尺寸、表面不連續性是表征焊縫形狀特性的指標，是影響焊接工程質量的重要因素。當焊接工作完成后，首先要進行外觀檢查，多層焊時，各層焊縫之間和接頭焊完之后都應進行外觀檢測，此外，在焊接產品使用過程中，也需要對焊縫狀況進行檢查。工業內窺鏡可以幫助您化解焊縫目視檢測難題。

焊縫目視檢測能檢出哪些缺陷？

通常認為焊縫缺陷包括：焊接缺陷、焊縫形狀缺陷、以及復合缺陷。

其中，焊接缺陷是由于在焊接過程中參數選擇不當、或者工藝問題造成的，例如：氣泡未全部溢出、熔焊未充分熔化結合、焊接應力影響、填充金屬不足、熔化金屬溢出焊縫等，具體缺陷包括：咬邊、表面氣孔、未熔合、未焊透、裂紋、未焊滿、焊瘤、焊穿等。焊縫形狀缺陷更多是指外觀上的表現，包括：焊縫成相差（高低、寬窄不齊等）、焊腳尺寸不符合要求、余高超差、漏焊、漏裝等。復合缺陷是指同一條焊縫位置同時存在兩種或兩種以上的缺陷。

焊縫目視檢測的難點

傳統焊縫目視檢測有專用工具箱，其中包括咬邊測量器、焊縫內凹測量器、焊縫寬度和高度測量器、焊縫放大鏡、錘子、平銼、劃針、尖形量針、游標卡尺等工具，此外，還有焊接檢測尺、數顯式焊縫測量工具，以及基于激光視覺傳感的焊后檢測系統等。通過直接目視檢測以及這些工具的輔助，可以對暴露在外表面的焊縫狀況進行檢測。

但是有時焊接部件處于設備內部，亦或是需要對管道或容器內表面的焊接缺陷進行檢測，那么這種情況下，檢測人員往往無法靠近焊縫，而且僅憑借肉眼難以觀察到，上述工具也難以派上用場。這種情況下您可以嘗試工業內窺鏡這種檢測設備，實現對焊縫質量的直觀檢測。

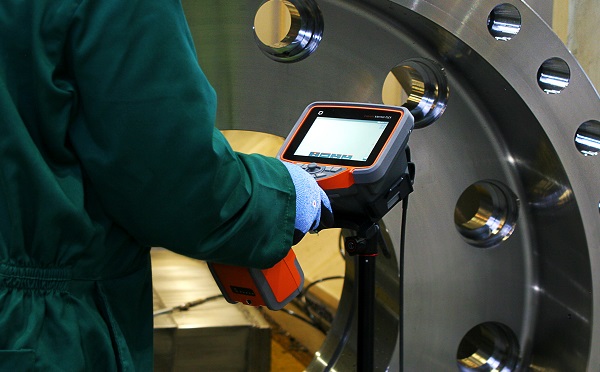

焊縫目視檢測設備——工業內窺鏡的應用

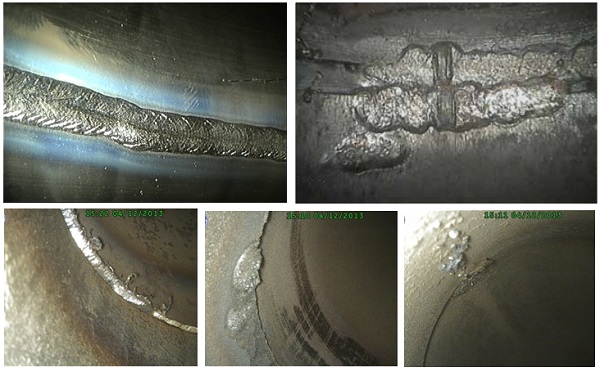

工業內窺鏡屬于目視檢測工具，可以用探頭代替人眼，接近管道、容器內部的焊縫部位，并將檢測影像傳輸并呈現在檢測人員面前，從而輔助發現焊縫表面的一些特征，例如：未焊透、未熔合等等，從而對焊縫質量有清晰的了解。使用韋林工業內窺鏡檢測焊縫質量的優勢：

1. 高亮度的照明，便于迅速定位焊縫位置；

2. 360度探頭導向，可以對焊縫進行全面、仔細的排查；

3. 高清的檢測圖像，更清晰地呈現焊縫的表面特征，有助于準確判斷焊縫缺陷的類型；

4. 集成先進的測量功能，便于對焊縫缺陷的尺寸進行測量和量化評估。

特別是韋林新近推出的 Mentor Flex 工業視頻內窺鏡，采用了集成式5.8英寸透射式彩色 TFT WXGA 高級寬視野(AWV) LCD顯示屏(分辨率：1280 x 800)，幫助您更快速更清晰地檢測焊縫缺陷。
